🔩 Điều khiển trụ Z – cốt lõi để chỉnh lực hàn cell pin cho chuẩn
Rất nhiều anh em khi làm máy hàn cell pin hay nhầm lẫn giữa hành trình trụ Z và lực nén kim hàn.
Thực tế, thứ quyết định mối hàn ăn hay không lại chính là lực nén, còn hành trình chỉ là hiện tượng đi kèm.
👉 Vì vậy, cách điều khiển trụ Z cần xoay quanh việc kiểm soát lực, không phải chạy theo hành trình.
Qua thực nghiệm: Tổng lực nén cho cả 2 kim hàn nên là khoảng 3.6 kg đến 4 kg. Lực nén mạnh hơn hàn sẽ khó ăn, nhưng yếu hơn thì dễ bị nổ kim do kẽm không đủ lực ép kẽm xuống bề mặt pin

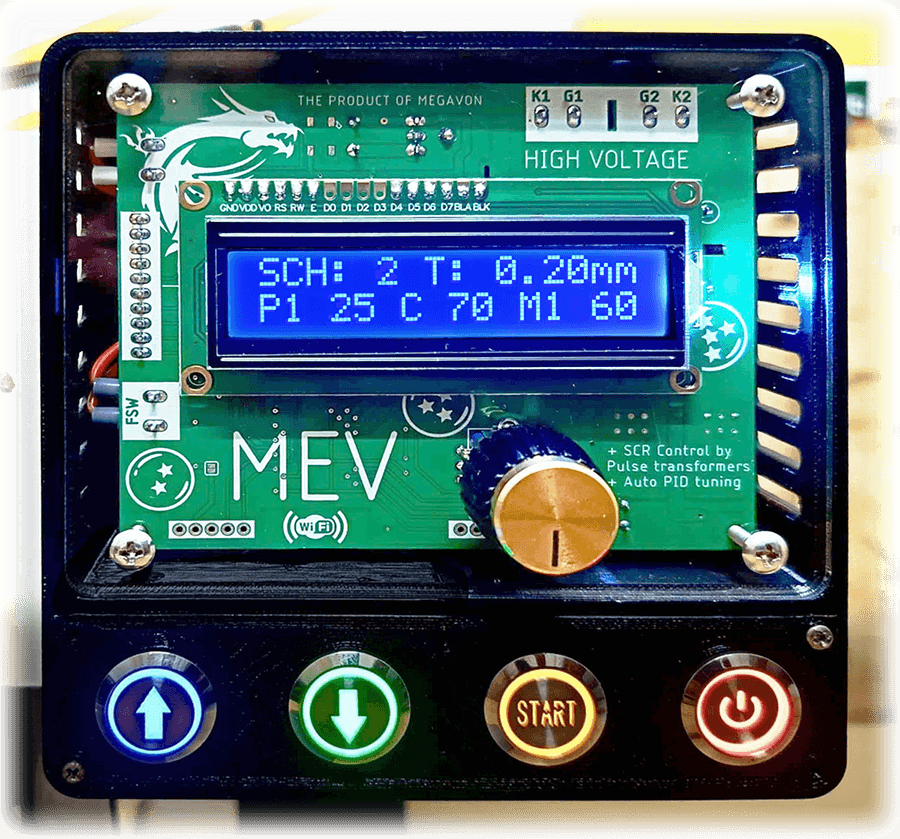

💡 Nguyên lý điều khiển trụ Z
🔽 Nút đi xuống (DOWN)
- Nhấn và giữ nút DOWN → trụ Z đi xuống liền mạch, mượt
- Thả tay ra → trụ Z dừng ngay lập tức
- Giúp người dùng canh lực nén chính xác
🔼 Nút đi lên (UP)
- Nhấn và giữ nút UP → trụ Z đi lên đúng 1 hành trình kích hàn
- Sau đó tự động dừng khoảng 2 giây
- Nếu trong thời gian dừng vẫn giữ nút UP → trụ Z sẽ đi lên tiếp liên tục và không dừng lại cho đến khi thả nút
⚙️ Vì sao phải làm như vậy?
Trong hàn cell pin:
- Lực nén kim hàn là yếu tố quyết định:
- Mối hàn ăn sâu hay không
- Có cháy kẽm hay không
- Độ ổn định giữa các mối hàn
- Hành trình trụ Z chỉ là hệ quả của việc tạo ra lực đó
👉 Do đó:
Lấy lực nén làm gốc – hành trình chỉ để tham chiếu
🛠️ Cách chỉnh lực nén chuẩn trong thực tế
- Nhấn DOWN cho trụ Z đi xuống
- Khi kim hàn chạm kẽm, tiếp tục nén đến lực mong muốn
- Có thể dùng cái cân để đo lực nén
- Đánh dấu độ nén trên cân lực - (khoảng dịch chuyển do lò so bị nén)
- Khi đã đạt lực chuẩn → nhấn giữ UP
- Trụ Z sẽ:
- Đi lên đúng 1 hành trình kích hàn
- Tự dừng tại vị trí này
✅ Vị trí dừng đó chính là “điểm chuẩn” để hàn
🔥 Kết luận
- Chỉnh đúng lực nén → mối hàn ổn định
- Không phụ thuộc vào cảm giác tay hay hành trình ước lượng
Khi lực đã đúng, mọi thứ còn lại sẽ trở nên đơn giản.
📌 Bài viết chia sẻ kinh nghiệm thực tế cho anh em làm pin.
Nếu thấy hữu ích, cứ lưu lại hoặc chia sẻ cho người cần.
